典型案例活塞失效分析

2009-06-13 13:51:00 雨過↓天晴
卡车之家
雨過↓天晴

做一个帅气的卡友很累,这点我真的深有体会。

    2008年08月19日,我单位受理一上海经销商销售滨州渤海活塞股份有限公司活塞(型号为:WD615E2-4A)。发动机在更换活塞不久出现烧机油事故。因客户没有提供全部的损坏部件,我们只能根据客户提供的活塞环,结合损坏活塞,组织有关技术人员进行事故原因分析:

    一、事故现象:

    1、活塞

典型案例活塞失效分析
打开卡车之家看图省50%流量

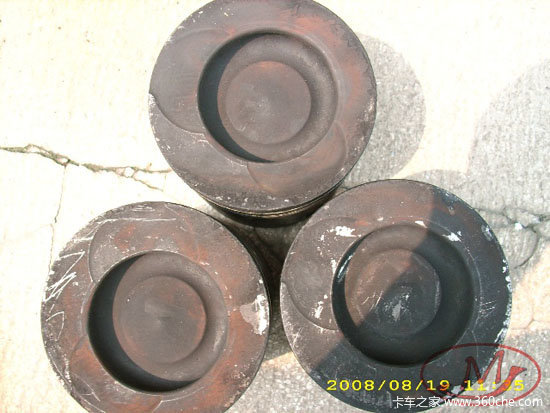

    6只活塞顶部在排气门附近外圆硬质积炭层分布较多,顶部整体伴有红褐色杂质。

典型案例活塞失效分析

典型案例活塞失效分析

    部分活塞裙部在侧压面上出现较为严重的磨损。

典型案例活塞失效分析

    活塞头部在第一道活塞环上方外圆有严重的硬质积炭层。

    此外,活塞内腔没有出现过热导致机油结胶形成的色斑。

    2、活塞环:

    第二道气环

典型案例活塞失效分析

典型案例活塞失效分析

    第一道气环:

典型案例活塞失效分析

典型案例活塞失效分析

    油环:
典型案例活塞失效分析

    二、事故分析:

    1、活塞:

典型案例活塞失效分析

典型案例活塞失效分析
典型案例活塞失效分析

典型案例活塞失效分析

    2、活塞环:

    a、第一道气环:

典型案例活塞失效分析

典型案例活塞失效分析

典型案例活塞失效分析

    b、第二道气环:

典型案例活塞失效分析

典型案例活塞失效分析

典型案例活塞失效分析

典型案例活塞失效分析

典型案例活塞失效分析

典型案例活塞失效分析

典型案例活塞失效分析

    c、油环:

典型案例活塞失效分析

典型案例活塞失效分析

    活塞环在气缸中的运动是极其复杂的,至今尚未能彻底了解,一般认为有如下运动:

    1、跟随活塞的往复运动。

    2、由于缸壁的锥度和不圆度,以及燃气作用于环内面的背压等,活塞环作一张一缩的交变运动。

    3、环在环槽内旋转运动。

    4、由于环槽间隙,在气体压力惯性力和摩擦力的作用下,活塞环有轴向振动。

    5、由于活塞侧压力和气缸的变形等,环还有径向振动。

    6、由于活塞的摆动等,环还有扭曲振动。

    7、在机油浮力下,环还可能在环槽内发生所谓“颤振”。

    活塞环实际上是在环槽中进行着复杂的自由浮动。只是在各种具体使用情况下显现出上述某种运动倾向而已。

    三、事故综述:

    从上面的分析来看,发动机的活塞并没有出现相对的早期损坏,反而三道活塞环均出现不同程度的熔着磨损、腐蚀磨损、磨料磨损;这个发动机出现早期窜油的原因并不是因活塞失效,而是因为维修、使用、保养跟不上导致活塞环出现不正常的早期磨损导致。

    此事故不属于活塞的质量问题。对于活塞环损坏的原因,本公司有相应的解释!

    相应的检测报告请直接找厂家或相关技术鉴定机构联系。
