刚修完尿素泵后处理灯又亮了,老司机教你怎么修

2018-12-21 04:00:00 车匠在线
卡车之家
车匠在线卡车之家

车匠在线--匠心服务

故事背景:

2018年11月的一个早晨,车辆后处理灯突然亮了,司机心里咯噔一下,心想上个月刚亮过,花了一千多,现在怎么又亮了?

这是一个陕汽德龙X3000,用潍柴WP15发动机,潍柴自主的板子,后处理也是潍柴自主的板子,上个月因为尿素泵内有杂质导致堵塞,更换并清洗了尿素系统。

刚修完尿素泵后处理灯又亮了,老司机教你怎么修

我们的郭师傅今天刚吃完早饭,准备伸个懒腰,这时看到故障车缓缓驶来。

那就开始挣钱吧!

司机描述此车故障灯亮,限扭。

只要车辆故障灯亮的,首先应用诊断仪查看故障码,这是维修思路。连故障码都不知道,从哪个方向去维修?

故障码:

使用诊断仪(车匠C80)查看有四个当前故障码,分别是P0042排气制动碟阀开路、P0052尿素箱加热电磁阀开路、P0118尿素箱液位测量值太高、P0131尿素箱液位低,其他的则是后处理相关历史故障码!

分析故障码,看到故障码后不要着急,有可能一个车里有十多个故障码,我们需要从这些故障码中挑选出与故障现象有关的故障码优先维修。

分析故障码:

P0042排气制动碟阀开路虽是当前故障,但不影响尿素消耗和限制扭矩。反而是P0052/P0118/P0131是后处理当前故障,以及后处理相关历史故障,这些后处理故障才是造成不消耗尿素和限扭的故障源头。分析相关后处理故障无论是当前故障还是历史故障全部指向后处理系统。

排查过程:

1、使用检测仪进DCU(后处理控制模块)系统,发现无法进入,但是ECU(发动机控制模块)可以进入,说明整车CAN网络可以通讯。使用诊断仪电控系统里的“CAN总线分析”扫描后未检测到后处理模块,这说明DCU模块与整车CAN网络失去通讯了。

刚修完尿素泵后处理灯又亮了,老司机教你怎么修

从微信公众号内查找电路图,并测量DCU通讯线未发现异常,考虑到如果DCU上电出现问题,就算通讯线正常在DCU不工作的情况下同样是无法通讯的,所以接下在测量DCU的上电线电压,当查到DCU-57号上电线时发现只有10V电压,DCU正常上电电压为24V。

刚修完尿素泵后处理灯又亮了,老司机教你怎么修

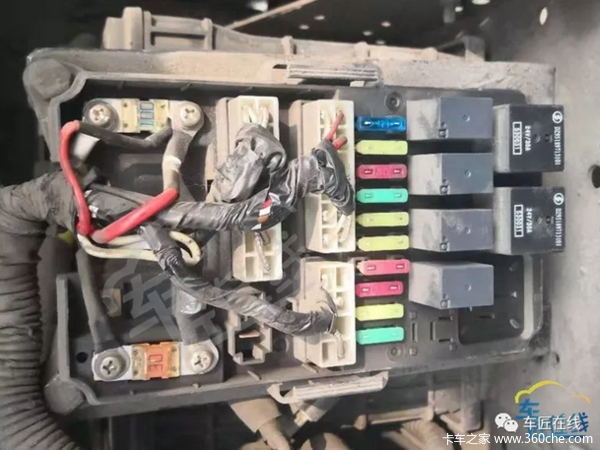

2、查看电路图找到后处理保险盒里的K6(DCU主继电器)测量继电器工作正常,测量主继电器30号电源线为24V正常,考虑到主继电器供电线和主继电器都正常,那么接下来测量主机继电器的87号输出端和DCU-57号供电端的电阻,测量后发现电阻超出正常范围。(具体电阻值这里的照片忘记拍了)

刚修完尿素泵后处理灯又亮了,老司机教你怎么修

刚修完尿素泵后处理灯又亮了,老司机教你怎么修

3、破皮检查此段线束也未发现异常,于是决定拆开后处理保险丝盒检查是否是接线端子虚接,但是当我们拆开后发现保险盒后部有大量的腐蚀迹象。之后和车主沟通更换后处理保险丝盒后执行超越测试后故障解决!

刚修完尿素泵后处理灯又亮了,老司机教你怎么修

总结:

1、所有影响后处理系统工作的故障,都会报出闪码,区别就是:有些故障很明确(比如,尿素泵加热电阻丝开路),有些故障范围较广(比如,尿素泵建压错误,可能包括尿素管路、尿素泵等故障)。在深入了解后处理结构的基础上,通过读取故障码,都可以找到排查故障的方向;

2、有些故障并不立刻报出,需经过一定的驾驶循环或时间才开始报故障。比如,整车厂生产安装过程中,避免不了插、拔、安装尿素喷嘴,为防止整车出厂前留下故障码,车辆使用早期是不报尿素喷嘴相关故障的;

3、有些故障修复后,虽然闪码灯、OBD 灯会立刻熄灭,但需要经历一定驾驶循环或时间,才可以清除历史故障代码(国家环保部要求);

4、有些故障,只有在后处理系统工作过程中才能够检测出来,一旦熄火后就成为历史故障,下次后处理工作时又会报出。比如尿素管路堵塞的故障,刚启动车辆时,由于后处理系统没有工作,所以不做管路检测;当开始建立尿素压力时,就开始检查管路是否堵塞,才会报出故障,一旦熄火后此故障消失。

5、后处理系统的故障都属于部件故障,只要对后处理的工作原理及各个结构了解透彻,就很容易解决。大家可以去“车匠在线”微信公众号查看资料。
