揭秘扁线电机:纯电重卡性能与效率的双重保障

揭秘扁线电机:纯电重卡性能与效率的双重保障

360车评中心

昨日00:28

揭秘扁线电机:纯电重卡性能与效率的双重保障

【卡车之家 原创】在纯电重卡的世界里,扁线电机凭借其卓越的性能,正逐步成为众多车型的优选配置。相较于传统的圆线电机,扁线电机在工艺、能耗、重量等多个维度上,都展现出了显著的技术优势。

先聊聊工艺上的不同:

圆线电机,用的就是咱们常见的圆形漆包线一圈一圈绕上去,这样的结构呢,线跟线之间空隙大,空间利用率就低了。而扁线电机呢,它采用的是扁平的矩形漆包线,绕起来紧密无间,空间利用率直线上升。

揭秘扁线电机:纯电重卡性能与效率的双重保障

圆线电机的制作工艺比较老练,简单易懂,但在绕组的整形和固定上,就显得有点力不从心。扁线电机呢,制作过程就复杂多了,得用上专业的成型和焊接技术。比如,它得靠线圈去漆成型设备、端部焊接设备等,来把铜线拉直、去漆、塑形、焊接,确保每一根绕组都精准可靠。

揭秘扁线电机:纯电重卡性能与效率的双重保障

扁线因为形状特别,制作起来难度大,所以生产设备也得跟上。人工做的话,效率太低,还得靠专业设备来搞定。

再来说说材料上的区别:

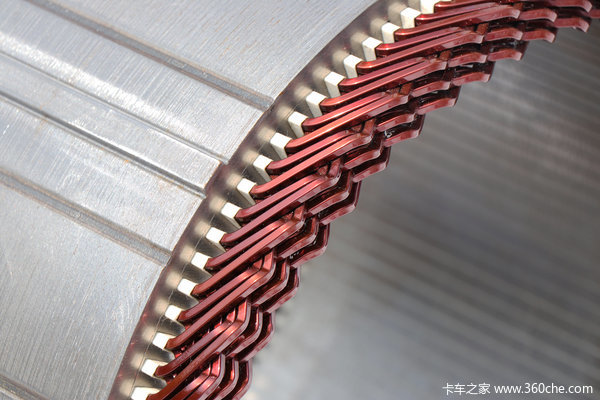

圆线电机绕组用的是好多细细的圆线,扁线电机呢,就用几根粗粗的矩形线,也就是扁线。扁线绕组的样子,就像发卡一样,先插进铁片槽里,再把另一头焊上。

揭秘扁线电机:纯电重卡性能与效率的双重保障

扁线粗,有弹性,弯了就容易回弹,外面的绝缘层就容易破。所以,扁线电机对铜线质量要求特别高,设计的时候还得留点余地,以防万一。

能耗方面,也是扁线电机的一大亮点:

扁线绕组面积大,电阻就小,电流流过去,电能损耗就少,电机效率自然就高了。圆线电机呢,电阻大,能量转换过程中损耗就多。同样大小,扁线电机里面能放的线多,槽满率高,功率密度也就上去了。圆线电机槽满率大概40%,扁线电机能达到60%甚至更高。

揭秘扁线电机:纯电重卡性能与效率的双重保障

总的来说,扁线电机凭借其独特的结构和原理,优势多多。

一是散热性能杠杠的,运行更稳定:

揭秘扁线电机:纯电重卡性能与效率的双重保障

扁线电机散热快,能承受大电流,绕组端部结构还疏松,空气、油液都能顺畅流过带走热量,长时间、高负荷运行也不怕。这样,电机寿命长了,重卡运行效率也高了。

二是空间利用率高,设计更灵活:

揭秘扁线电机:纯电重卡性能与效率的双重保障

扁线电机线材能更好地嵌入定子槽内,槽满率大大提升。同样功率下,占的空间小,重卡设计就更灵活了。电池、电机这些关键部件,想怎么摆就怎么摆,整车性能和舒适性都上去了。

三是运行效率高,能耗成本低:

揭秘扁线电机:纯电重卡性能与效率的双重保障

扁线电机高效区范围广,最高效率能达到97.5%。同样工况下,消耗的电能少,能耗成本就低了。长途运输、重载作业,都不在话下。

四是体积小、重量轻,车辆性能更出众:

扁线电机散热好,不需要太多散热冗余,体积就小了。定子端部绕组高度低,重量也轻了。这对车辆性能可是个大提升。

五是制造成本低,市场化进程更快:

揭秘扁线电机:纯电重卡性能与效率的双重保障

扁线电机散热强,用的原材料就少。再加上技术进步和规模化生产,制造成本还能再降。这样,扁线电机在重卡领域的应用就更广了。

六是集成化、模块化设计,系统更可靠:

扁线电机在重卡上,还展示了集成化、模块化设计的优势。电驱桥系统用上这种设计,重量轻了,空间也多了。系统更可靠,维护成本也低了。

结语:

扁线电机,功率密度高、散热性能好、噪声振动低、重量轻、能耗优,简直就是为高速、高要求、严苛工况而生的。这些优势,让它成为新能源重卡的首选。技术不断进步,成本继续降低,扁线电机在重卡领域的前景,那可是越来越光明了。(文/图 霍景春)
