如何使用卡车智能手机诊断仪?

2021-06-18 04:00:00 鱼快卡车社区
卡车之家
鱼快卡车社区

有趣有用有温度,服务温暖卡车人!

【鱼快卡车 原创】使用卡车智能手机诊断仪,需要做以下操作:1.点击“智能诊断”按键,2.录入基本信息与控制器型号,3.录入整车信息,4.故障码模块查看故障详情,5.参数监测数据流,6.动态测试模块状态,7.QR/IQA信息修改喷油器码。

如何使用卡车智能手机诊断仪?

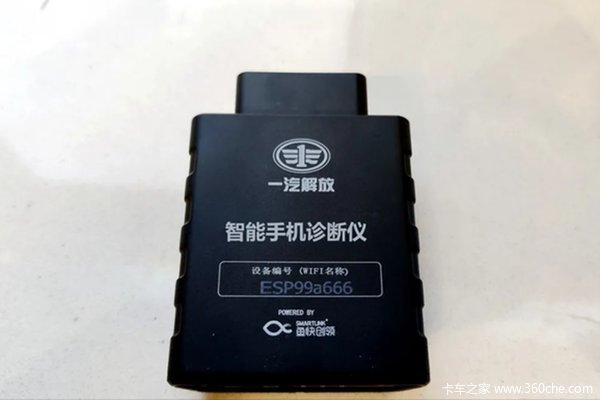

关于一汽解放与鱼快创领联合开发的新一代售后服务诊修系统——智能诊修业务,我们进行了一系列介绍,相信大家也都基本了解了智能诊修是什么,如何连接手机与卡车,如何注册账号、下载App,也了解了智能手机诊断仪的强大优势,今天我们来聊聊,智能手机诊断仪一键诊断和智能诊断功能。

如何使用卡车智能手机诊断仪?

通过正确的连接方式将手机App、智能手机诊断仪和车辆连接并确认无误后,即可进入这一界面,上方为“一键诊断”选项,下方为“智能诊断”选项。

一键诊断 快速读取全车故障信息

一键诊断功能,是根据整车VIN码读取车辆装载的全部电控单元的故障码,如果直接点击一键诊断,会将全车控制器的故障进行诊断,更加精确的诊断功能主要集成在智能诊断按键上。

智能诊断 针对性更具体

智能诊断是连接车辆装载的单个总成传感器进行故障诊断,可以读取单一传感器基本信息、读取和清除故障码、检测总成参数、进行动态测试、OR/IQA信息等功能。我们今天主要说的就是智能诊断功能。

如何使用卡车智能手机诊断仪?

点击“智能诊断”按键,即可进入这个界面,我们可以清晰地看到,智能诊断模块中,包括六个主要功能:基本信息、整车信息、参数检测、故障码、动态测试、OR/IQA信息。这六个功能基本可以把卡车诊断、刷写、监测等覆盖,很强大。

基本信息录入 需要控制器型号

基本信息的作用是协助技师辨认车辆和控制器信息,一般用于仪表亮故障灯、报故障码,无法确认控制器型号和数据版本,需要刷写数据前记录版本号,或者请求其他人协助,需要报控制器型号信息。

如何使用卡车智能手机诊断仪?

这个功能需要注意的重点信息有4个,分别是:

1、车辆识别码,用来确认车辆信息;

2、控制器型号,判断控制器是哪个厂家制造的;

3、ECU硬件号,判断ECU硬件信息;

4、数据版本号,判断当前ECU的程序数据版本。

整车信息录入 读取更详细参数

如何使用卡车智能手机诊断仪?

整车信息的作用是读取控制器中写入的整车参数,比如发动机ECU中可以读取和写入,VIN、EIN、BCM中可以读取且能开启和关闭各类灯光开关。

如何使用卡车智能手机诊断仪?

这个功能一般用于刷完数据或者更换完控制器后,需要重新写入原车配置参数值。

显示故障码 诊断更高效

故障码模块主要是供维修技师读取和清除故障码。

如何使用卡车智能手机诊断仪?

这个功能的使用一般是车辆出现故障,但仪表不能结合数据分析故障时;故障排除后,快速清除仪表故障码。

如何使用卡车智能手机诊断仪?

使用步骤是:

1、点击“故障码”;

2、进入故障码列表,默认进入读取当前,可点击顶部下拉菜单切换读取历史;

3、查看当前/历史故障码列表,点击右上角下拉菜单可清除,点击一条故障码可以查看“故障详情”;

4、在“故障详情”可查看冻结帧和挡墙故障码状态下的数据流状态,以及故障等级、描述、现象和排查方法。(关于故障码模块的详细使用方法,我们下一篇文章将进行详细介绍)

监测数据流 对故障进行分析

参数监测主要是监测数据流,还可以在线用微信、QQ等发给其他人协助查看分析。

如何使用卡车智能手机诊断仪?

此功能一般在排查故障时,对对应的数据流做排查故障分析。

如何使用卡车智能手机诊断仪?

参数读取步骤为:

1、点击“参数监测”;

2、选择要读取的参数,点击右上角“△”开始读取,精准查找参数可使用搜索功能;

3、查看已选择的参数读取到的值及它的变化;

4、可以点击“图标模式“查看参数值变化曲线。

除了逐步读取参数外,参数监测功能还有使用在线模板读取、CSV文件查看、CSV文件分享等功能,日后我们会在专门的文章中进行详细介绍。

动态测试车辆 判断测试模块

如何使用卡车智能手机诊断仪?

动态测试功能是通过诊断仪临时向车上的电控系统发动测试信息,通过实车动作反应或参数变化来判断被测试模块是否异常。


如何使用卡车智能手机诊断仪?

每项测试的测试条件、步骤、目的等会在操作页面中间显示,测试时一定要仔细查看。测试类主要有输入数值类测试、开关类测试、DPF再生测试、更换ECU后写入DPF信息五大类,具体操作步骤,我们会在专门的内容中体现。

QR/IQA信息 使用有限制

如何使用卡车智能手机诊断仪?

QR/IQA信息读取和写入主要是针对发动机喷油器,一般在发动机更换ECU或刷写ECU数据后需要写入各个气缸对应的编码。

如何使用卡车智能手机诊断仪?

更换ECU或刷写前必须先读取原ECU中写入的喷油器码,如果忘记可在气缸上查看抄写。

如何使用卡车智能手机诊断仪?

QR/IQA信息写入步骤:

1、点击“QR/IQA信息”功能图标,进入后即可读出原喷油器码;

2、手动选择要修改的气缸;

3、输入正确的编码,点击右上角下拉菜单中的“写入”,界面提示成功就代表成功写入。

●  编后语

解放智能诊修的功能非常全面强大,如果全部掰开揉碎解读,可能几万字都写不完,所以我们会把各种功能进行拆解分析,今天整体介绍了诊修功能,请大家锁定“鱼快卡车”公众号和“解放智能诊修”服务号,我们将持续为大家输出智能诊修的相关内容。(文/图 李鹏飞)
